Los sistemas de audio dependen de una fuente de alimentación eléctrica compartida, pero la forma en que esa alimentación se distribuye dentro del sistema rara vez es neutra.
Debido a que cada componente consume corriente de manera dinámica, la estructura de la red de distribución afecta directamente la estabilidad de esas condiciones eléctricas.
La distribución de energía no es solo una comodidad. Es parte del comportamiento eléctrico del sistema.
La distribución de energía en los sistemas de audio determina cómo se entrega la energía eléctrica a cada componente, influyendo en cómo se comportan el ruido, la demanda de corriente y la interacción entre dispositivos. Define si los componentes comparten rutas eléctricas u operan de forma independiente.
La distribución de energía generalmente sigue dos topologías principales:
- Distribución en serie, donde los componentes comparten una ruta eléctrica común
- Distribución en estrella, donde cada componente tiene una ruta independiente a la fuente de energía
Estas topologías definen cómo se gestionan la interacción y la estabilidad en todo el sistema.
¿Qué es la distribución de energía en los sistemas de audio?
La distribución de energía se refiere a cómo se encauza la energía eléctrica desde la toma de corriente hasta cada componente de un sistema de audio.
Esto se puede implementar a través de:
- Regletas
- Acondicionadores
- Bloques de distribución
- Sistemas dedicados de tierra en estrella
El diseño de esta distribución determina si los componentes operan de forma independiente o interactúan a través de rutas eléctricas compartidas.
Para una comprensión más amplia de cómo las perturbaciones eléctricas entran en el sistema, consulte:
Ruido eléctrico en sistemas de audio: fuentes y cómo afecta al sonido
Dos topologías fundamentales
La distribución de energía se define principalmente por su topología.
Distribución en serie (ruta compartida)
En muchos diseños comunes, los componentes están conectados a lo largo de una ruta compartida.
Esto crea una topología en serie donde:
- La corriente fluye a través de múltiples dispositivos secuencialmente
- Los componentes comparten conductores
- La interacción eléctrica es inevitable
En esta configuración:
- El ruido generado por un componente puede propagarse a otros
- La demanda dinámica de corriente de un dispositivo afecta la alimentación que recibe otro
- La impedancia aumenta a medida que se añaden más componentes
Esto no aísla los componentes. Los enlaza.

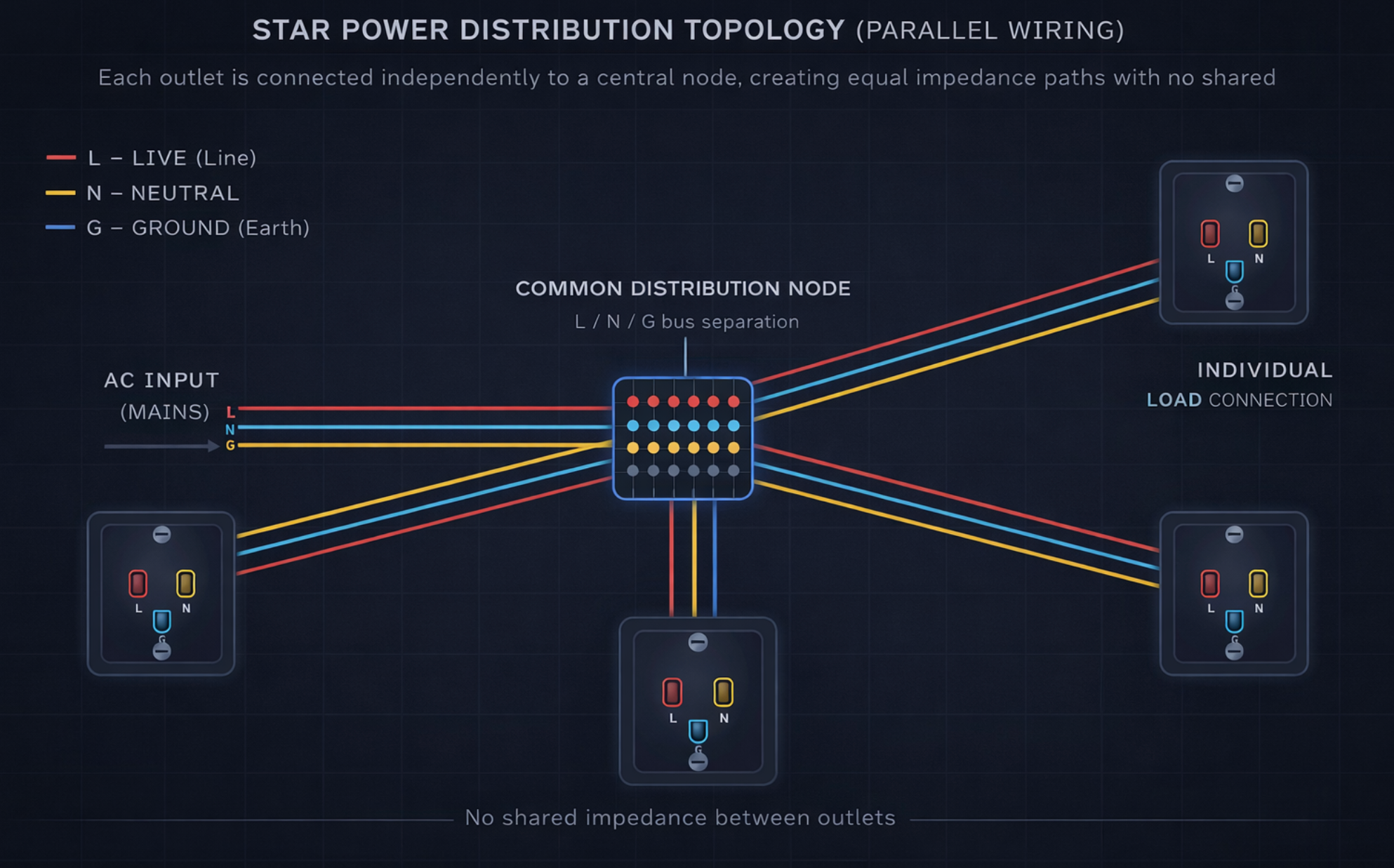

Distribución en estrella (ruta independiente)
Una topología en estrella proporciona a cada componente una ruta independiente de vuelta a un punto común.
En esta estructura:
- Ningún componente se encuentra eléctricamente detrás de otro
- Las rutas de corriente están separadas
- La interacción a través de conductores compartidos se minimiza
Este enfoque reduce:
- Acoplamiento de ruido entre componentes
- Efectos de impedancia compartida
- Variabilidad bajo carga dinámica
La topología en estrella no elimina el ruido. Reduce cómo la interacción se propaga a través del sistema.
Por qué el filtrado no es una solución completa
Muchos dispositivos de distribución de energía se basan en el filtrado para reducir el ruido eléctrico.
El filtrado puede atenuar rangos de frecuencia específicos, particularmente la interferencia de alta frecuencia. Sin embargo, también introduce cambios en las condiciones eléctricas del sistema.
Estos pueden incluir:
- Aumento de impedancia
- Desfases
- Rutas de corriente compartidas a través de componentes de filtro
El filtrado trata los síntomas dentro de un dominio de frecuencia. No aborda cómo interactúan los componentes estructuralmente.
Para una comprensión más profunda de cómo se comporta el ruido una vez dentro del sistema, consulte:
Ruido de señal en sistemas de audio: qué es, de dónde viene y por qué es importante
Interacción entre componentes
La distribución de energía define si los componentes se influyen mutuamente.
En sistemas de ruta compartida:
- Los componentes digitales pueden introducir ruido en los componentes analógicos
- Los amplificadores de potencia pueden afectar a los dispositivos previos durante una alta demanda de corriente
- Las referencias a tierra pueden volverse inestables
Esta interacción no siempre es audible como ruido, pero afecta la estabilidad del sistema.
El comportamiento de estas interacciones forma parte de una cadena de sistema más amplia.
Ver: Conexiones balanceadas vs RCA en sistemas de audio
Distribución de energía y comportamiento de los cables
La distribución de energía no funciona independientemente de los cables.
La geometría y disposición de los cables de alimentación influyen en cómo se forman e interactúan los campos electromagnéticos dentro del sistema.
Por ejemplo:
- Los cables muy agrupados aumentan el acoplamiento
- El espaciado incontrolado permite una interacción variable
- La inestabilidad mecánica altera las relaciones del conductor
Esto se explora con más detalle en:
Geometría del cable explicada: por qué la estructura importa tanto como los materiales
El diseño del cable influye en cómo se comporta la energía eléctrica, particularmente en términos de interacción y estabilidad.
Perspectiva a nivel de sistema
La distribución de energía es parte de un sistema más grande.
Interactúa con:
- Fuentes de ruido eléctrico
- Comportamiento de la toma de tierra
- Métodos de transmisión de señal
- Geometría del cable
Ningún elemento individual define el comportamiento del sistema de forma aislada.
Por ejemplo, la inestabilidad de la toma de tierra puede crear corrientes circulantes que se propagan a través de las rutas de distribución.
Ver: Zumbido de bucle de tierra en sistemas de audio: causas y cómo solucionarlo
La distribución de energía define cómo se permiten o restringen estas interacciones.
Por qué es importante la distribución de energía
La distribución de energía afecta:
- Estabilidad eléctrica bajo carga
- Interacción entre componentes
- Propagación del ruido
- Consistencia de la entrega de corriente
Estos factores influyen en la estabilidad del sistema a lo largo del tiempo.
El objetivo no es modificar la señal.
Es controlar las condiciones bajo las cuales opera el sistema.
Conclusión
La distribución de energía no es un accesorio. Es un elemento estructural del sistema de audio.
Su topología determina si los componentes interactúan o permanecen eléctricamente independientes.
El filtrado puede abordar tipos específicos de interferencia, pero no reemplaza el control estructural.
Comprender la distribución de energía significa comprender cómo se comparte la energía eléctrica, cómo se propaga la interacción y cómo se mantiene la estabilidad en todo el sistema.
Preguntas Frecuentes
¿Qué es la distribución de energía en los sistemas de audio?
La distribución de energía es el método por el cual la energía eléctrica se entrega desde una toma de corriente a múltiples componentes de audio, influyendo en cómo se comportan la corriente y el ruido dentro del sistema.
¿La distribución de energía afecta la calidad del sonido?
La distribución de energía afecta las condiciones eléctricas bajo las cuales operan los componentes, lo que puede influir en la estabilidad, el comportamiento del ruido y la interacción del sistema.
¿Cuál es la diferencia entre la distribución de energía en estrella y en serie?
La distribución en serie comparte rutas eléctricas entre componentes, mientras que la distribución en estrella proporciona a cada componente una ruta independiente, reduciendo la interacción.
¿Los acondicionadores de energía mejoran el rendimiento?
Los acondicionadores de energía pueden reducir ciertos tipos de ruido eléctrico, pero también pueden introducir impedancia y rutas de corriente compartidas que afectan el comportamiento del sistema.
¿La distribución de energía es más importante que los cables?
La distribución de energía y los cables trabajan juntos. La distribución define la interacción entre los componentes, mientras que los cables influyen en cómo se comporta la energía eléctrica a lo largo de esas rutas.
