El nivel de ruido de un sistema no es fijo. Varía según la calidad con la que se gestione la referencia eléctrica en todos los componentes, la eficiencia con la que se rechaza la interferencia de las rutas de señal y la coherencia con la que se transfiere la energía bajo carga. Estas son variables de ingeniería. El diseño del cable influye en las tres.
Si esa influencia es audible depende de la resolución del sistema, la sensibilidad de los componentes y la cantidad de interferencia presente en el entorno de escucha. En algunos sistemas, la diferencia es medible y consistentemente audible. En otros, las condiciones no se presentan para que la diferencia importe.
Un cable de audio es un componente eléctrico pasivo. Su comportamiento está determinado por el material de su conductor, su geometría, su aislamiento y su terminación. Cada una de estas características influye en la resistencia, la capacitancia, la inductancia y el rechazo de ruido de formas predecibles y medibles. La cuestión no es si los cables tienen propiedades eléctricas. Las tienen. La cuestión es si esas propiedades afectan el comportamiento del sistema bajo sus condiciones de funcionamiento específicas.
1. Lo que un cable hace eléctricamente
Un cable conecta dos puntos en un circuito y transfiere energía eléctrica entre ellos. Al hacerlo, introduce cuatro variables en la ruta de la señal: resistencia, capacitancia, inductancia y susceptibilidad a la interferencia electromagnética.
La resistencia determina cuánta tensión de la señal se pierde a través del conductor. En los cables de interconexión que transportan señales de audio de baja corriente, esta rara vez es la variable dominante. En los cables de altavoz que transportan corrientes más altas bajo carga, se vuelve más significativa, particularmente en las frecuencias donde el factor de amortiguación del amplificador interactúa con la impedancia del cable.
La capacitancia entre el conductor de la señal y la toma de tierra afecta el comportamiento de alta frecuencia. Una mayor capacitancia del cable carga más la salida del componente de accionamiento a altas frecuencias. En algunas etapas de salida de amplificadores y DAC, esta carga cambia la respuesta de frecuencia en la interfaz. El grado de cambio depende de la impedancia de salida del componente fuente.
La inductancia afecta la impedancia del cable a altas frecuencias. En los cables de altavoz, la inductancia interactúa con la curva de impedancia del altavoz e influye en cómo se entregan los transitorios al controlador, particularmente a frecuencias más altas donde la impedancia del altavoz varía más ampliamente.
La susceptibilidad a la interferencia electromagnética depende de la geometría y el apantallamiento del cable. Un cable con un deficiente rechazo de ruido acopla la interferencia del entorno circundante a la ruta de la señal. Esto eleva el nivel de ruido y puede introducir coloraciones específicas de la frecuencia dependiendo de la fuente de interferencia.
En los cables de alimentación, se aplica una quinta variable: la capacidad del conductor de tierra para gestionar el ruido de modo común y proporcionar una referencia de tierra estable y de baja impedancia. La construcción del cable de alimentación influye directamente en la cantidad de ruido de la red eléctrica que entra en el componente a través del suministro y en la eficacia con la que el conductor de tierra gestiona el retorno de las corrientes de interferencia.
2. Dónde el material conductor realmente importa
El material conductor es la variable más discutida en los cables de audio de gama alta y también la más incomprendida. Las propiedades relevantes son la conductividad eléctrica, el comportamiento de la superficie y el recuento de límites de grano por unidad de longitud.
Conductividad
La plata tiene una conductividad eléctrica más alta que el cobre a temperatura ambiente. En un conductor de geometría idéntica, la plata produce una menor resistencia. La diferencia es medible, pero en la mayoría de las aplicaciones de audio, los valores de resistencia involucrados son lo suficientemente pequeños como para que la conductividad por sí sola no explique las diferencias audibles entre cables bien diseñados.
Comportamiento de la superficie y el efecto piel
La corriente eléctrica en los conductores no se distribuye uniformemente a través de la sección transversal en todas las frecuencias. A frecuencias más altas, la corriente se concentra cada vez más hacia la superficie del conductor. Este es el efecto piel. La plata mantiene un óxido de superficie más estable que el cobre. El óxido de cobre es un semiconductor y puede introducir un comportamiento no lineal en los puntos de contacto. El óxido de plata sigue siendo conductor, razón por la cual la plata se prefiere para las superficies de contacto en aplicaciones eléctricas de precisión.
En los cables de alimentación, la superficie de cada conductor transporta los componentes de alta frecuencia de la forma de onda de la red, incluyendo la interferencia de las fuentes de alimentación conmutadas que operan a frecuencias muy por encima del rango de audio. La calidad de la superficie del conductor en los cables de alimentación influye en la eficiencia con la que se gestionan esos componentes de alta frecuencia dentro de la geometría del cable.
Pureza y estructura cristalina
Los conductores de alta pureza procesados para minimizar los límites de grano, como el cobre OCC o la plata pura, reducen el número de discontinuidades de la estructura cristalina que la corriente de la señal debe cruzar por unidad de longitud. Si esto produce diferencias audibles en un sistema dado depende de la resolución de ese sistema y de la longitud del conductor. En rutas de señal sensibles de bajo nivel y en tramos largos de cable de altavoz, es más probable que el efecto acumulativo a lo largo de la longitud del conductor sea una variable relevante.
3. Por qué la geometría es tan importante como el material
El material del conductor determina las propiedades eléctricas brutas del conductor. La geometría determina cómo esas propiedades interactúan con la señal y con el entorno electromagnético.
La disposición de los conductores de señal y de retorno entre sí determina la capacitancia y la inductancia del cable. Las geometrías de par trenzado reducen el área de bucle que acopla la interferencia electromagnética externa a la ruta de la señal. En un conductor de cinta plana trenzado en espiral, la geometría distribuye la corriente a lo largo del ancho de la cinta en lugar de concentrarla en la superficie de un cable redondo. El área de superficie efectiva disponible para el flujo de corriente es mayor en relación con la sección transversal del conductor.
En los cables de alimentación, la geometría del conductor cumple una función adicional: la gestión de la interferencia electromagnética entre los conductores activo, neutro y de tierra dentro del cable. Cuando los conductores activo y neutro se trenzan en direcciones opuestas, los campos electromagnéticos que generan se cancelan parcialmente entre sí. Esto reduce la interferencia que el propio cable de alimentación introduce en el entorno circundante y en los componentes a los que sirve.
El artículo de Notas de Ingeniería sobre Geometría de Cables Explicada: Por qué la estructura importa tanto como los materiales explora en detalle cómo el espaciado de los conductores, el área de bucle y la estructura del trenzado influyen en la interacción electromagnética dentro de los sistemas de audio.
Para una explicación más profunda de cómo la disposición de los conductores influye en el rechazo de ruido, el artículo de Notas de Ingeniería sobre la geometría del cable explica el mecanismo en detalle.
4. Aislamiento y comportamiento dieléctrico
El aislamiento no es pasivo. El material dieléctrico que rodea a un conductor almacena y libera energía eléctrica a medida que cambia el voltaje de la señal. Esto se denomina absorción dieléctrica. La cantidad de energía almacenada y la velocidad a la que se libera dependen de la constante dieléctrica del material.
El PTFE tiene una de las constantes dieléctricas más bajas de cualquier material aislante práctico, por lo que se utiliza en aplicaciones de señal de precisión, incluida la electrónica aeroespacial y médica. El PTFE expandido reduce aún más la constante dieléctrica al introducir huecos de aire controlados en la estructura. Dado que el aire tiene una constante dieléctrica de 1.0, el valor más cercano al vacío, aumentar el contenido de aire de un material aislante reduce su comportamiento de almacenamiento de energía proporcionalmente.
El aislamiento de algodón en aceite adopta un enfoque diferente. El aceite desplaza el aire de las fibras de algodón, produciendo un aislamiento mecánicamente estable con una constante dieléctrica controlada y una amortiguación natural de las vibraciones del conductor. Esta combinación se ha utilizado en componentes de audio pasivos de precisión durante décadas y su comportamiento eléctrico es bien conocido.
5. Tratamiento criogénico de conductores y conectores
El tratamiento criogénico implica enfriar un metal a temperaturas muy bajas, típicamente por debajo de los 150 grados Celsius bajo cero, y mantenerlo allí durante un período prolongado antes de devolverlo lentamente a temperatura ambiente. El efecto metalúrgico es un refinamiento de la estructura cristalina del metal.
A temperaturas criogénicas, la energía térmica en la red metálica se reduce a un nivel en el que las tensiones internas formadas durante el proceso de fabricación pueden relajarse parcialmente. Los límites de grano se realinean y las tensiones residuales se reducen. Cuando el metal vuelve a la temperatura ambiente, se mantiene esta estructura cristalina más uniforme.
En conductores eléctricos y superficies de contacto, una estructura cristalina más uniforme produce un comportamiento resistivo más consistente en toda el área de contacto. El efecto es más relevante en el punto de terminación, donde la resistencia de contacto entre el conector y el zócalo del componente determina la consistencia de la conexión eléctrica a lo largo del tiempo. Los conectores de plata tratados criogénicamente a -196 grados Celsius durante 72 horas representan una aplicación específica y definida de este principio a la interfaz de conexión.
6. Cuándo la diferencia es audible y cuándo no lo es
Esta es la pregunta que la mayoría de los artículos sobre cables de audio evitan. Pure Line Audio no lo hace.
Es más probable que las diferencias de cable sean audibles cuando el sistema tiene alta resolución en todo el rango de frecuencias, cuando el componente fuente tiene una alta impedancia de salida que lo hace más sensible a la carga capacitiva, cuando el entorno de escucha tiene una interferencia electromagnética significativa de fuentes de alimentación conmutadas o componentes digitales, y cuando los tramos de cable son lo suficientemente largos como para que los efectos de resistencia e inductancia se acumulen de manera significativa.
Muchas de estas condiciones están directamente relacionadas con la forma en que la contaminación eléctrica eleva el nivel de ruido del sistema y enmascara la información de bajo nivel. Ruido de Señal Explicado: Qué es, de dónde viene y por qué importa cubre esos mecanismos en detalle.
Es menos probable que las diferencias en los cables sean audibles cuando el nivel de ruido del sistema ya está limitado por otros factores como la acústica de la sala o la calidad de los componentes, cuando los tramos de cable son cortos y las impedancias de salida de la fuente son bajas, y cuando los componentes del sistema no tienen suficiente resolución para revelar diferencias de bajo nivel en el comportamiento del conductor y la geometría.
Esto no es una justificación para gastar sin pensar. Es un relato honesto de las condiciones bajo las cuales las variables de ingeniería descritas en este artículo se vuelven relevantes para lo que se escucha.
Para una discusión más profunda sobre cómo el ruido eléctrico ingresa a los sistemas de audio y las condiciones bajo las cuales afecta el rendimiento audible, el artículo de Notas de Ingeniería sobre el ruido de la señal en los sistemas de audio cubre el mecanismo en su totalidad.
7. Cómo Pure Line Audio aborda estas variables
Cada elección de material en un cable Pure Line Audio se realiza por una razón eléctrica definida. Los mismos principios de ingeniería se aplican a toda la gama sin dilución por el costo.
Cable de interconexión Silver Ribbon Statement

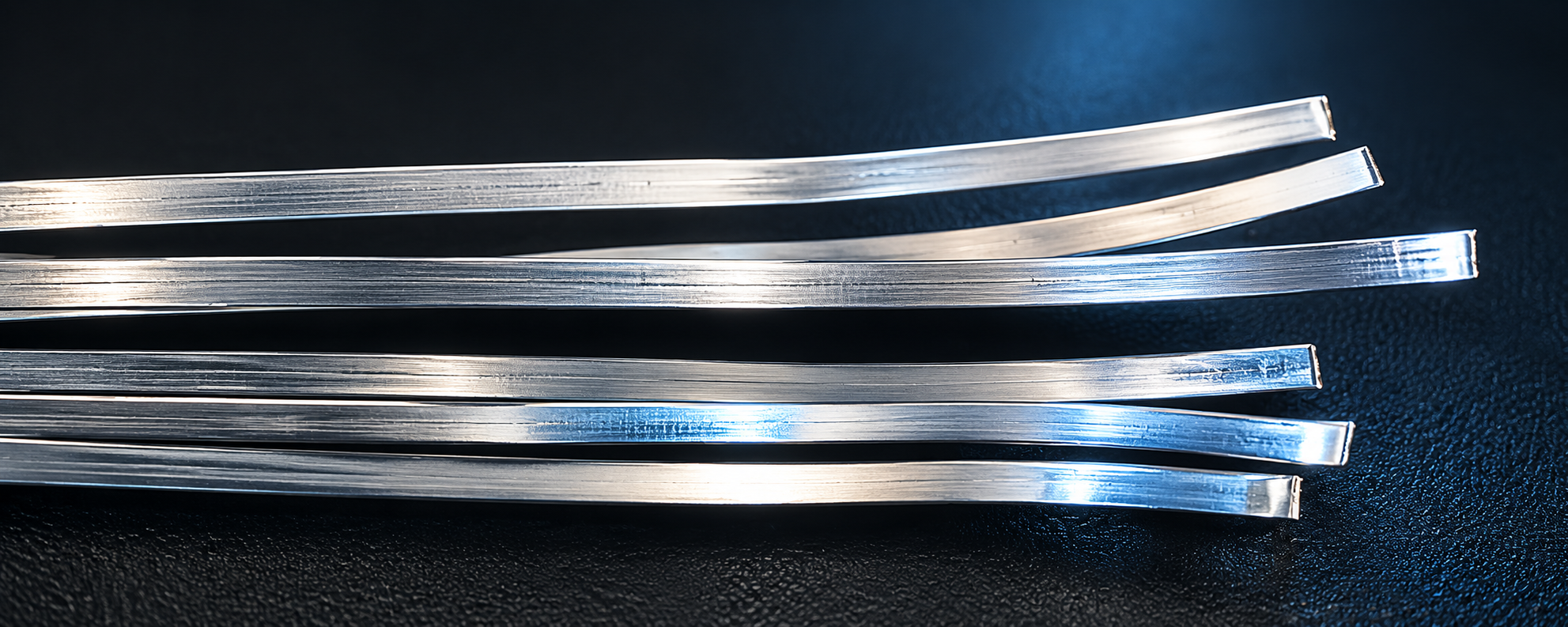

El Silver Ribbon Statement está construido alrededor de una de las plataformas de conductores más ambiciosas disponibles en audio hoy en día: conductor de cinta de plata pura 99,999% Duelund combinado con geometría dieléctrica de algodón-aceite y terminado con conectores WBT de grado de referencia.
Muy pocos cables de interconexión en el mundo utilizan conductores de cinta de plata pura de esta calidad porque el costo del material, la complejidad de fabricación y la precisión de montaje requeridas son extremas. La geometría de cinta plana proporciona una superficie efectiva sustancialmente mayor para la distribución de corriente que los conductores redondos convencionales, mientras que el dieléctrico de algodón-aceite minimiza el almacenamiento de energía reactiva y la absorción dieléctrica en toda la ruta de la señal.
Los conductores están trenzados en espiral junto con un conductor de apantallamiento dedicado para controlar la inductancia, la capacitancia y la interacción electromagnética en todo el conjunto del cable. Los conectores de referencia WBT y la soldadura Mundorf Supreme de plata-oro preservan la consistencia de la interfaz en toda la ruta de terminación.
El resultado no es una presentación estereotípica de "cable de plata" centrada únicamente en la velocidad o el detalle de gama alta. El Silver Ribbon Statement fue diseñado específicamente para preservar simultáneamente la densidad tonal, el realismo espacial, la textura de bajo nivel y la integridad dinámica.
En pruebas de escucha en múltiples sistemas de alta resolución, los cambios introducidos por el Silver Ribbon Statement fueron frecuentemente mayores que el cambio de componentes individuales dentro de la propia cadena. No porque el cable añada carácter, sino porque elimina limitaciones de la ruta de señal más sensible del sistema.
Consulte la página del producto Pure Line Audio Silver Ribbon Statement para obtener las especificaciones completas.
Cable de altavoz TriCore Ultra
El TriCore Ultra utiliza tres conductores de núcleo sólido en una arquitectura definida donde cada conductor es seleccionado para una función eléctrica específica. El 30 por ciento de plata pura con una pureza de 5N y un 1 por ciento de oro aborda el comportamiento de la superficie y la distribución de corriente de alta frecuencia. El 30 por ciento de cobre UP-OCC proporciona un comportamiento resistivo consistente en todo el rango de corriente que entrega el amplificador. El 40 por ciento de cobre OFC chapado en plata gestiona la resistencia de la superficie a frecuencias más altas donde el efecto piel es más relevante. Todos los conductores están aislados individualmente en PTFE antes del montaje.
Consulte la página del producto TriCore Ultra Speaker Cable para obtener las especificaciones completas.
Cable de alimentación CryoCore Silver
El CryoCore Silver utiliza conductores de cobre chapados en plata OCC de plata sólida para las conexiones de fase, neutro y tierra. Cada conductor combina un conductor primario de núcleo sólido AWG 18 con 24 cables AWG 26 adicionales trenzados en direcciones opuestas, 12 en cada dirección, para cancelar los campos electromagnéticos generados por el flujo de corriente. Todos los conductores están aislados en PTFE en todo momento. Los conectores son de plata sólida, tratados criogénicamente a -196 grados Celsius durante 72 horas, alojados en aluminio con dieléctrico de PTFE expandido en la interfaz de contacto.
Consulte la página del producto CryoCore Silver Power Cable para obtener las especificaciones completas.
Preguntas frecuentes
¿Los cables de audio caros marcan una diferencia medible?
Sí, en términos de propiedades eléctricas. Los cables difieren en resistencia, capacitancia, inductancia y rechazo de ruido según el material de su conductor, su geometría y su aislamiento. Si esas diferencias producen cambios audibles en un sistema dado depende de la resolución del sistema, la impedancia de salida de los componentes conectados, la longitud del cable y el nivel de interferencia electromagnética en el entorno de escucha.
¿El material conductor afecta el rendimiento del cable?
El material conductor influye en la conductividad eléctrica, el comportamiento de la superficie y el recuento de límites de grano por unidad de longitud. La plata tiene una mayor conductividad que el cobre y mantiene un óxido de superficie más estable. Los conductores de alta pureza procesados para minimizar los límites de grano reducen el número de discontinuidades de la estructura cristalina que debe cruzar la corriente de la señal. La audibilidad de estas diferencias depende de la resolución del sistema y de la longitud del cable.
¿Qué es la absorción dieléctrica y por qué es importante en los cables de audio?
La absorción dieléctrica es la tendencia del material aislante a almacenar energía eléctrica a medida que cambia el voltaje de la señal y liberarla con un pequeño retardo. Los materiales con altas constantes dieléctricas almacenan más energía y la liberan más lentamente. En los cables de audio, esto puede afectar la precisión de la transmisión de la señal en todo el rango de frecuencias. El PTFE y el aislamiento de algodón-aceite se eligen por sus bajas constantes dieléctricas en aplicaciones de audio de precisión.
¿Qué hace el tratamiento criogénico a los conectores de audio?
El tratamiento criogénico refina la estructura cristalina del metal al reducir las tensiones internas formadas durante el proceso de fabricación. A -196 grados Celsius, la energía térmica en la red metálica desciende a un nivel en el que los límites de grano pueden realinearse. Cuando el metal vuelve a la temperatura ambiente, se mantiene esta estructura más uniforme. En las superficies de contacto de los conectores, esto produce un comportamiento resistivo más consistente y un rendimiento de contacto más estable con el tiempo.
¿Por qué la geometría del cable afecta el rechazo de ruido?
La disposición de los conductores de señal y retorno determina el área de bucle que acopla la interferencia electromagnética externa a la trayectoria de la señal. Las geometrías de par trenzado y trenzado inverso reducen esta área de bucle, disminuyendo la susceptibilidad a las interferencias. En los cables de alimentación, el trenzado de los conductores de fase y neutro en direcciones opuestas hace que sus campos electromagnéticos se cancelen parcialmente, reduciendo la interferencia que el cable introduce en el sistema.
¿Cuándo vale la pena invertir en mejores cables de altavoz?
Los cables de altavoz transportan corrientes más altas que los interconectores, y su resistencia e inductancia interactúan con la curva de impedancia del altavoz. En tramos largos de cable, en sistemas con amplificadores de bajo factor de amortiguación, o en sistemas con altavoces que presentan cargas de impedancia muy variadas, es más probable que el comportamiento del cable influya en el rendimiento audible del sistema. En tramos cortos entre amplificadores de alta amortiguación y cargas fáciles, es menos probable que el efecto sea significativo.
¿La plata es siempre mejor que el cobre para los cables de audio?
No universalmente. La plata tiene una mayor conductividad y un comportamiento superficial más estable que el cobre, lo que la hace particularmente relevante en rutas de señal de bajo nivel y en las superficies de los conductores donde el efecto pelicular concentra la corriente a frecuencias más altas. El cobre OCC procesado para minimizar los límites de grano tiene un comportamiento resistivo consistente en todo el rango de corriente que lo hace muy adecuado para aplicaciones de cables de altavoz. El TriCore Ultra utiliza ambos materiales en proporciones definidas en función del papel eléctrico que desempeña cada conductor dentro del ensamblaje.
¿El rodaje de los cables afecta al rendimiento?
Las propiedades eléctricas de un conductor están determinadas por su material y geometría, no por la historia de la corriente. La estabilización mecánica de la geometría del cable bajo ciclos térmicos y mecánicos repetidos puede producir pequeños cambios en la capacitancia e inductancia medidas. Estos efectos son reales pero modestos. Las afirmaciones de que los cables requieren cientos de horas de rodaje para alcanzar su rendimiento diseñado no están respaldadas por la teoría eléctrica establecida.
